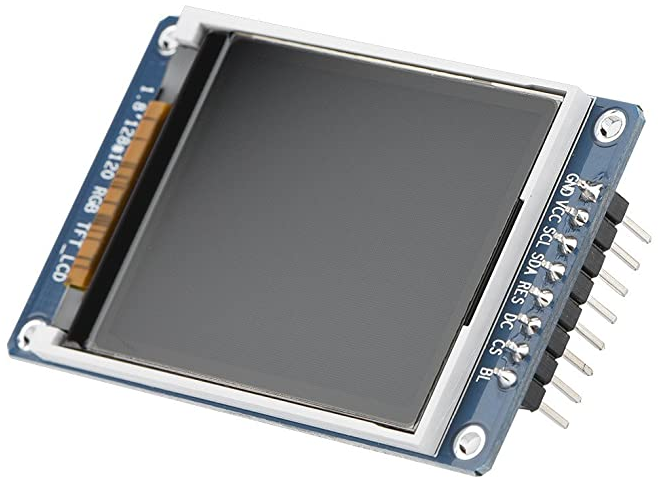

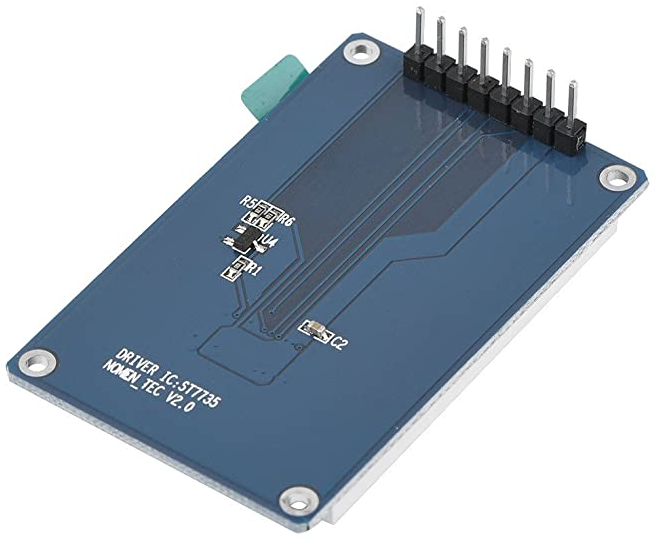

ST7735 SPI seriell port 1.8" 128 x 160 fullfärg TFT LCD-display modul

Pin No
1      GND  GND
2      VCC   Power 3.3V
3      SCL    Serial Clock
4      SDA    Serial Data
5      RES     LCM Reset, initialize the chip when low.
                    Keep this pin pull high during normal operation
6      DC       Data/Command Control
7      CS       Chip Select
8      BLK     Backlight Control pin

Link to Sample C code #1

SCL         CSLK - GPIO pin 23 - wiringPI pin 14
SDA         MOSI - GPIO pin 19 - wiringPi pin 12
RES         GPIO pin 3 - wiringPi pin 8
DC           GPIO pin 5 - wiringPi pin 9
CS            CE0 - GPIO pin 24 - wiringPi pin 10

Link to Sanple CPP code #2
https://github.com/bertrandmartel/st7735-raspberry

DC          wiringPi pin 5 - GPIO pin 18
MOSI      wiringPi pin 12 - GPIO pin 19
RST         wiringPi pin 6 - GPIO pin 22
CS           wiringPi pin 10 - GPIO pin 24
SCK        wiringPi pin 14 - GPIO pin 23








Link to Sample code that includes text
